Утепление армопояса в доме из газобетона: как убрать мостик холода и не допустить промерзания

Если вы уже заказали проект или начали кладку стен, то наверняка слышали фразу «армопояс нужно утеплять». Звучит разумно, но дальше обычно начинается путаница: один прораб советует вкладыш из пеноплекса прямо в тело пояса, другой уверяет, что достаточно просто закрыть бетон штукатуркой, третий вообще не видит проблемы. Я построил свой дом из газобетона сам и могу сказать честно: вопрос не праздный. Армопояс — это узкая бетонная полоса в самом «тёплом» месте дома, и если её не утеплить, она будет работать как холодная труба, по которой из дома уходит тепло. Разберём, почему так происходит, какие схемы утепления существуют и как выбрать подходящую именно для вашей стены в Санкт-Петербурге или Ленинградской области.

Коротко о компании. Этот материал готовит команда «ГазобетонЪ СПб» — магазина, который продаёт не просто блоки, а помогает рассчитать объём материалов под конкретный проект и довезти их до участка в черте города или за его пределами. Если по ходу чтения захочется прикинуть, сколько газобетона и утеплителя понадобится на ваш дом, загляните в каталог — об этом ещё расскажу ниже.

Для чего нужен армопояс в доме из газобетона и почему его нужно утеплять

Армированный пояс — это монолитная железобетонная лента, которую заливают по верху стены перед опиранием плиты перекрытия или мауэрлата крыши. Задача пояса — распределить точечную нагрузку от перекрытия и стропильной системы равномерно по всей кладке, не допустив локального продавливания или растрескивания газобетонных блоков. Без него дом, скорее всего, выстоит не долго: концентрация нагрузки в нескольких точках опирания балок рано или поздно даст трещины в стене.

Нужен ли армопояс именно вашему дому и какого он должен быть сечения — решает проект, а не статья в блоге. Расчёт зависит от этажности, пролёта перекрытия, конструкции кровли и нагрузок, которые на неё действуют. Здесь я рассматриваю другую, не менее важную часть задачи: что делать с готовым, уже предусмотренным проектом армопоясом, чтобы он не стал слабым местом в тепловом контуре дома.

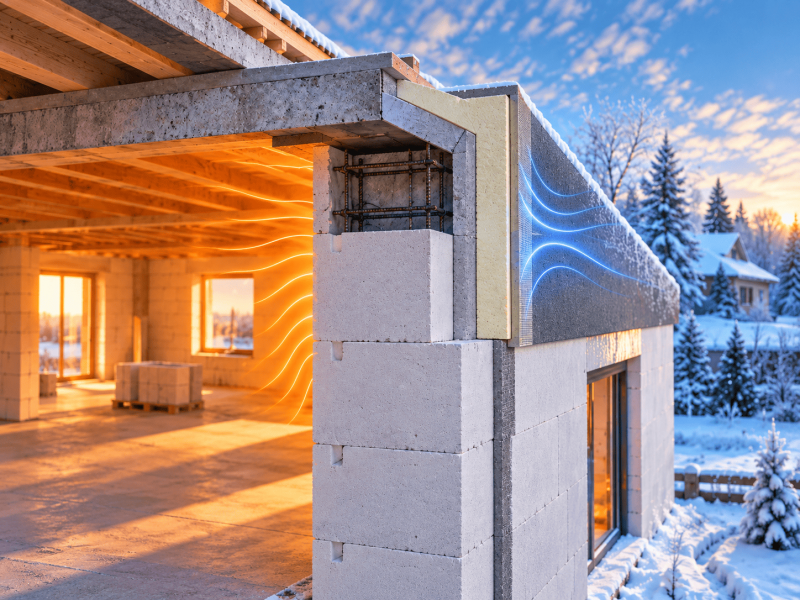

Как железобетонный пояс превращается в мостик холода

Вот в чём загвоздка. Газобетон хорош именно тем, что плохо проводит тепло: у блоков плотностью D400 коэффициент теплопроводности в сухом состоянии около 0,096–0,11 Вт/(м·К), у газобетона D400 это один из лучших показателей среди стеновых материалов. У обычного тяжёлого бетона теплопроводность — порядка 1,5–2,0 Вт/(м·К), то есть в 15–20 раз выше. Теперь представьте: по всему периметру стены идёт непрерывная бетонная полоса шириной 200–400 мм. Через газобетон тепло уходит медленно, через бетон — почти беспрепятственно. Получается своего рода тепловая «труба», проложенная прямо в самой тёплой зоне дома, под самым перекрытием или кровлей.

Чем больше сечение армопояса и чем ближе узел опирания к наружной поверхности стены, тем заметнее эффект. Отсюда и родилось понятие мостика холода — участка ограждающей конструкции с резко повышенной теплопроводностью относительно соседних зон. Сам по себе он не разрушит стену, но ощутимо увеличит теплопотери именно в верхней части дома, причём круглогодично, а не только в морозы.

Чем опасны промерзание, конденсат и плесень в зоне армопояса

Дальше начинается физика, знакомая любому, кто хоть раз видел запотевшее окно зимой. Точка росы — это температура, при которой водяной пар в воздухе начинает конденсироваться в капли. В обычной утеплённой стене точка росы остаётся где-то в толще утеплителя, снаружи жилого пространства. Но если через армопояс холод беспрепятственно проникает внутрь, точка росы смещается на внутреннюю поверхность стены — прямо туда, где человек к ней прикасается.

Результат предсказуем: на внутренней штукатурке в районе пояса появляются влажные разводы, затем — тёмные пятна, а через сезон-два и плесень. Хуже того, повышенная влажность в этой зоне снижает собственную теплоизоляцию конструкции: мокрый материал проводит тепло заметно лучше сухого. Получается замкнутый круг — промерзание усиливает влажность, а влажность усиливает промерзание. На практике я встречал такие истории у соседей по дачному посёлку под Гатчиной: в доме с нормальным по толщине газобетоном (375 мм, D400) после первой же зимы в верхней части стены спальни на уровне перекрытия появилась холодная полоса и лёгкая сырость. Причина обнаружилась быстро — монолитный армопояс залили без какого-либо утепления, рассчитывая, что «штукатурка и так теплая». После того как хозяева добавили снаружи 50 мм экструдированного пенополистирола с переходом на общий фасадный утеплитель, проблема исчезла уже к следующему отопительному сезону.

«Железобетонный пояс нельзя проектировать и утеплять отдельно от остальной стены — это единый тепловой контур. Любой разрыв в теплоизоляции, даже на полосе в 300 мм, даёт локальное снижение температуры внутренней поверхности, которое в российских климатических условиях практически гарантированно приводит к конденсату в отопительный период», — отмечает Василий Лукашин, строительный эксперт «ГазобетонЪ СПб», сам построивший дом из газобетона в Ленинградской области.

Где утеплять армопояс: снаружи, изнутри или в теле стены

Допустим, вы согласны: пояс утеплять нужно. Следующий вопрос — с какой стороны. Вариантов на практике три: снаружи, изнутри и утепляющий вкладыш прямо в теле стены. У каждого свои плюсы, ограничения и последствия для точки росы.

Вывод из таблицы простой: наружное утепление — самое надёжное решение почти для всех случаев. Внутреннее утепление я не рекомендую использовать как основное: оно требует грамотного пароизоляционного пирога и расчёта, иначе точка росы просто переезжает в более опасное для конструкции место — между утеплителем и стеной, где её никто не видит, пока не отвалится отделка. Допустимо оно разве что как дополнительная мера в уже построенном доме, когда снаружи утеплить по каким-то причинам нельзя, и только после проверки расчётом, а не «на глазок».

Почему наружное утепление лучше защищает армопояс от промерзания

Логика простая: если утеплитель стоит снаружи, вся массивная и теплоёмкая часть стены — газобетон и армопояс — оказывается внутри тёплого контура дома. Температура самого бетона почти не опускается ниже комнатной, точка росы остаётся в толще наружного утеплителя, где конденсат не страшен ни отделке, ни микроклимату. По сути, наружное утепление армопояса — просто логичное продолжение той же идеи, которая используется для утепления фасада целиком: тёплый контур должен быть непрерывным по всему периметру, без исключений для отдельных узлов.

Как связать утепление армопояса с перекрытием, мауэрлатом и фасадом

Самая частая практическая ошибка — утеплить саму бетонную полосу пояса, но забыть про соседние узлы. А ведь торец плиты перекрытия, зона опирания мауэрлата и примыкание к фасадному отливу — такие же потенциальные мостики холода, просто чуть менее очевидные. Торец железобетонной плиты перекрытия нужно закрывать утеплителем так же, как и армопояс под ним — иначе холод просто «обойдёт» утеплённую зону по соседней конструкции. В зоне мауэрлата важно понимать, где проходит тепловой контур: если чердак холодный, утеплять нужно по верху перекрытия, а армопояс под мауэрлатом может частично оставаться в холодной зоне; если чердак превращается в мансарду, тепловой контур поднимается выше, и требования к утеплению пояса ужесточаются.

Основные схемы утепления армопояса в доме из газобетона

На практике применяют три рабочие схемы устройства и утепления армопояса. У каждой свой сценарий работ, и путать их не стоит — иначе бригада рискует смешать операции из разных технологий, как это нередко случается в типовых инструкциях.

Схема строения армопояса (место для иллюстрации): разрез показывает три узла — пояс в U-блоках с наружным утепляющим вкладышем, монолитный пояс в съёмной опалубке с последующим утеплением снаружи, и комбинированную схему с несущей частью, смещённой к внутренней стороне стены. Ниже — текстовое описание каждого узла для тех, кто просматривает статью с телефона и изображение пока не прогрузилось.

Армопояс в U-блоках с утепляющим вкладышем

U-блоки — это доборные газобетонные блоки П-образного сечения, которые одновременно служат несъёмной опалубкой и сохраняют однородность кладки по внешнему виду. Со стороны фасада в паз U-блока укладывают утепляющий вкладыш — чаще всего полосу экструдированного пенополистирола, — а внутреннюю полость заполняют арматурным каркасом и бетоном. Такие блоки выпускают многие производители, в том числе линейка газобетона ЛСР, где U-блоки подобраны по размерам под основную линейку стеновых блоков того же производителя — это упрощает кладку и перевязку рядов.

Плюс схемы — минимум мокрых процессов на фасаде после заливки: вкладыш уже стоит на своём месте. Минус — вкладыш обычно тонкий, 30–50 мм, и его толщина ограничена геометрией самого U-блока. Для многих домов этого хватает лишь частично: вкладыш решает задачу как конструктивный элемент, но не всегда обеспечивает расчётное сопротивление теплопередаче само по себе — об этом подробнее в следующем разделе.

Монолитный пояс в съёмной опалубке с наружным утеплением

Второй вариант — классика для тех, кто строит без U-блоков. Пояс собирают в обычной съёмной опалубке, вяжут арматурный каркас с фиксаторами, выставляющими нужный защитный слой бетона, заливают бетон, выжидают набор прочности и снимают опалубку. Утеплитель в этом случае монтируют уже после распалубки — отдельным этапом, как часть общего утепления фасада.

Плюс — толщина утеплителя ничем не ограничена геометрией блока, можно поставить столько, сколько требует расчёт. Минус — это отдельный технологический этап со своими сроками: бетону нужно набрать прочность для распалубки (обычно не менее 70% проектной прочности при нормальных условиях твердения, точные сроки зависят от температуры и марки бетона), и только после этого можно готовить поверхность под утеплитель.

Комбинированная схема с несущей частью внутри и утеплителем снаружи

Третий вариант смещает саму бетонную часть пояса ближе к внутренней стороне стены, а снаружи оставляет место под слой утепляющего вкладыша в теле кладки, поверх которого может идти ещё и доборный газобетонный блок или несъёмная опалубка. По сути, это попытка совместить преимущества первых двух схем: конструктив получает нужное сечение независимо от толщины утеплителя, а холодная зона выносится ближе к фасаду. Схема сложнее в исполнении и требует более внимательного контроля на этапе разметки — бригаде нужно заранее понимать, где проходит ось армопояса, а где — зона утепления, иначе легко сдвинуть несущую часть слишком близко к наружной поверхности и свести на нет весь смысл решения.

Какие материалы использовать для теплоизоляции армопояса

Когда со схемой определились, встаёт вопрос материала. Здесь нет универсального победителя — всё зависит от того, какой фасад планируется дальше: штукатурный «мокрый», вентилируемый или облицовка кирпичом.

Пенополистирол и экструдированный пенополистирол для наружного слоя

Обычный пенополистирол (ПСБ) и экструдированный пенополистирол (XPS) — самые ходовые варианты для утепления именно бетонной зоны пояса. У XPS теплопроводность около 0,028–0,032 Вт/(м·К), у обычного пенополистирола — порядка 0,036–0,041 Вт/(м·К), оба показателя заметно ниже, чем у минеральной ваты сопоставимой плотности. Плюс XPS — практически нулевое водопоглощение, что делает его удобным для узлов, где риск увлажнения выше: примыкание к цоколю, зона под отливом, открытые до монтажа фасада участки. Минус — материал горюч (группа горючести обычно Г3–Г4 в зависимости от марки), и под штукатурный фасад укладывать его нужно с учётом требований по противопожарным рассечкам, которые обычно прописывает проект или региональные нормы для конкретной высоты здания. Для частного дома в 1–2 этажа это, как правило, не становится проблемой, но знать об ограничении стоит.

Отдельно замечу: XPS имеет гладкую поверхность, и для надёжной адгезии штукатурного или клеевого слоя её обычно нужно механически обрабатывать — игольчатым валиком или насечкой, либо использовать листы со специальной рифлёной структурой. Если фасадчик просто наносит клей на гладкую плиту без подготовки, велик риск, что через сезон-два штукатурка начнёт отслаиваться именно в зоне армопояса.

Каменная вата, влажность и требования к защитной облицовке

Каменная (базальтовая) вата — хороший вариант там, где важна паропроницаемость и пожарная безопасность, в том числе для вентилируемых фасадов. Но здесь важно не путать два разных решения. Для штукатурного «мокрого» фасада используют плотную вату фасадного класса, которую крепят без вентиляционного зазора, сразу под армирующий слой и штукатурку, — никакая диффузионная мембрана тут обычно не нужна. Для навесного вентилируемого фасада логика другая: вату защищают ветрозащитной паропроницаемой мембраной, а между мембраной и облицовкой оставляют вентилируемый зазор, через который удаляется влага, случайно попавшая в утеплитель. Переносить требования одного решения на другое — частая и, на мой взгляд, довольно дорогая ошибка: либо фасад получается избыточно сложным там, где это не нужно, либо наоборот — без необходимой защиты вата со временем намокает и теряет часть теплоизоляционных свойств.

Небольшая вставка от магазина. Если вы ещё выбираете плотность блока для будущей стены, учтите: от неё тоже зависит, какой утеплитель и какой толщины потребуется в зоне армопояса. Более плотный газобетон D500 прочнее, но чуть менее тёплый сам по себе, а значит, вклад утепления пояса в общий тепловой баланс стены становится заметнее. На сайте можно свериться с характеристиками обеих марок и прикинуть объём для вашего проекта — это бесплатно и ни к чему не обязывает, но здорово экономит время на старте стройки.

Как утеплить армопояс снаружи: порядок работ и контроль узлов

Здесь важно сразу разделить три разных сценария, которые в типовых инструкциях часто сваливают в одну кучу. То, что вы делаете, если утепляете вкладышем до заливки бетона, не похоже на то, что нужно делать после распалубки готового монолитного пояса, и уж тем более не похоже на ремонт уже эксплуатируемого дома.

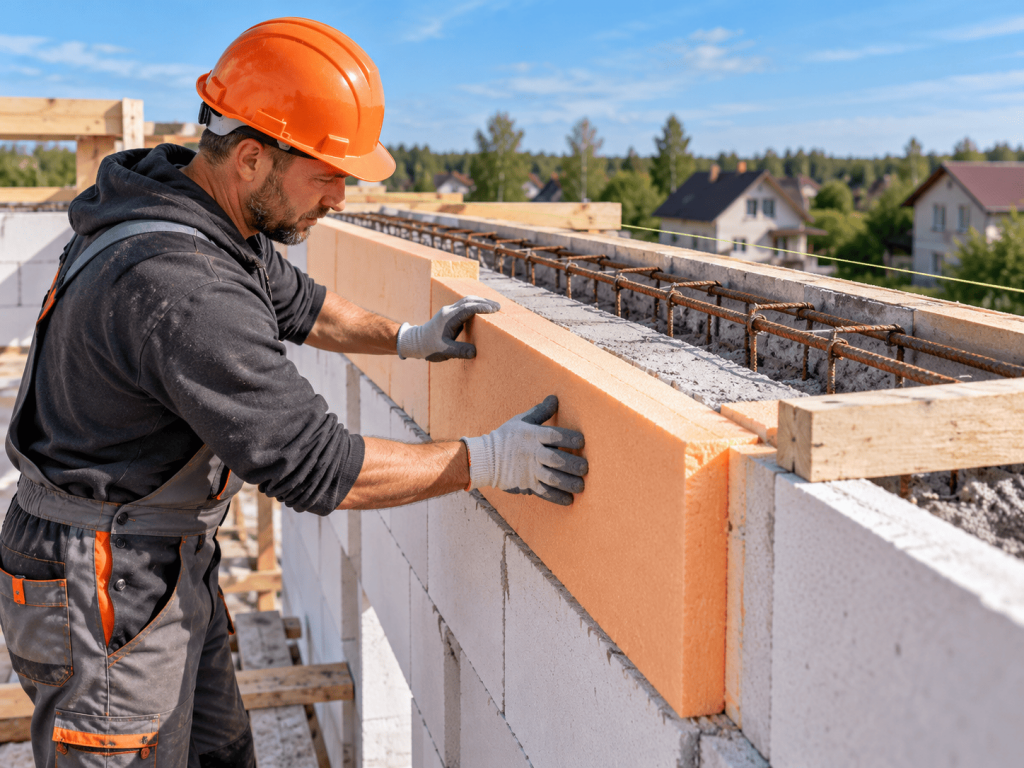

Сценарий 1. Утепляющий вкладыш до бетонирования. Сначала собирают U-блоки или опалубку с заранее установленной теплоизоляционной панелью со стороны фасада. Затем вяжут арматурный каркас, выставляют фиксаторы, обеспечивающие защитный слой бетона не менее нормативного (обычно от 20 мм для наружных конструкций, точное значение — по проекту), укладывают закладные элементы под мауэрлат или крепёж, если они предусмотрены, и только после этого заливают бетон. Утеплитель в этом случае — часть несъёмной опалубки, и трогать его после заливки уже не нужно.

Сценарий 2. Утепление готового монолитного пояса после распалубки. Сначала заливают и выдерживают бетон в обычной съёмной опалубке, дожидаются набора прочности, снимают опалубку. Дальше — отдельный этап: очищают и при необходимости выравнивают поверхность, крепят утеплитель на клей и дюбель-гвозди, заделывают стыки монтажной пеной или специальной лентой, после чего выполняют защитный слой — армирующую сетку со штукатуркой или подготовку под навесной фасад.

Сценарий 3. Утепление уже построенного дома без вкладыша. Если пояс залит без утепления, а дом уже стоит, работу всё равно можно выполнить — только снаружи и с ревизией соседних узлов. Сначала стоит понять масштаб проблемы: визуально осмотреть стену изнутри в холодное время года на предмет влажных пятен, при возможности измерить влажность отделки или заказать тепловизионную съёмку — она показывает проблемные зоны лучше любого осмотра на глаз, но съёмку нужно делать в морозную погоду с достаточной разницей температур внутри и снаружи, иначе картинка будет нечитаемой. Дальше — демонтаж части отделки в проблемной зоне, если фасад уже готов, монтаж утеплителя по той же технологии, что и в сценарии 2, и восстановление фасада с обязательной увязкой нового участка утепления с существующим.

Что проверить до заливки бетона в армопояс

Если вы выбрали первый сценарий или просто хотите проконтролировать бригаду до того, как бетон скроет все огрехи, обратите внимание на сечение армопояса — оно должно соответствовать проекту, а не «как получилось». Арматурный каркас должен иметь достаточное количество продольных стержней и хомутов с шагом по проекту, а фиксаторы — обеспечивать защитный слой бетона со всех сторон, включая низ, где арматура чаще всего «проседает» прямо на опалубку. Если под мауэрлат или крепёж предусмотрены закладные элементы, их положение нужно сверить с чертежом до заливки — после застывания бетона перенести их уже не получится. Если утепляющий вкладыш ставится до бетонирования, убедитесь, что он надёжно зафиксирован и не сместится под весом заливаемого бетона.

Как закрепить утеплитель и защитить его на фасаде

После того как утеплитель — отдельно или как часть опалубки — занял своё место, важно исключить щели между плитами и примыканиями: даже узкий зазор в 5–10 мм создаёт локальный мостик холода не хуже, чем отсутствие утепления вовсе. Крепление к бетонному или газобетонному основанию обычно выполняют на клеевой состав с дополнительной фиксацией дюбель-гвоздями — по 5–6 штук на лист стандартного размера, с обязательным распределением по углам и центру. Верхнюю границу утепления нужно аккуратно увязать с фасадным отливом или карнизным свесом, чтобы вода не затекала в стык, а нижнюю — с общим слоем утепления фасада, без разрыва по горизонтали. Облицовку или штукатурку наносят только после проверки плоскости и отсутствия видимых щелей — это тот момент, когда ошибку ещё легко исправить, а после закрытия отделкой — уже нет.

• Опалубка или U-блоки собраны без перекосов, размеры соответствуют проекту
• Арматурный каркас связан с нужным шагом хомутов, фиксаторы обеспечивают защитный слой бетона со всех сторон
• Закладные элементы под мауэрлат и крепёж установлены по чертежу до заливки
• Утепляющий вкладыш (если используется) надёжно закреплён и не сместился при заливке
• После распалубки или монтажа утеплителя нет щелей и разрывов теплоизоляционного слоя
• Торец плиты перекрытия закрыт утеплителем заодно с армопоясом, без пропуска
• Утепление пояса непрерывно переходит в утепление фасада, без холодных «мостов» по стыкам
• Поверхность под облицовку или штукатурку проверена на плоскость перед закрытием отделкой

Проверка распространённых утверждений. «Газобетон сам по себе перекроет мостик холода» — нет, стены из газобетона действительно тёплые, но бетонная вставка пояса всё равно остаётся отдельным теплопроводным включением, и собственная теплоизоляция блоков на неё не распространяется. «Армопояс можно утеплить только изнутри» — неверно, внутреннее утепление — крайняя мера, а не основной способ, и требует отдельного пароизоляционного расчёта, иначе риск скрытого конденсата возрастает. «Достаточно просто закрыть бетон облицовкой без утеплителя» — тоже нет: облицовка сама по себе почти не снижает теплопроводность, её задача — защита утеплителя и эстетика фасада, а не замена теплоизоляции.

Ошибки при утеплении армопояса, из-за которых появляются теплопотери

Большинство проблем с армопоясом в уже построенных домах сводится к нескольким типовым промахам. Первый — просто отсутствие наружного утепления, когда бригада рассчитывает, что толщины штукатурки и внутренней отделки хватит «и так». Второй — разрыв непрерывности теплоизоляции: утеплили сам пояс, но забыли про торец плиты перекрытия или стык с утеплением фасада, в результате холод просто обходит утеплённый участок по соседству. Третий — утеплитель слишком тонкий для реальных условий эксплуатации: 30 мм вкладыша в составе U-блока — это конструктивный минимум самого изделия, а не универсально достаточная теплоизоляция для любого дома в Ленинградской области; фактическую достаточность толщины должен подтверждать расчёт, учитывающий конкретную стену, а не просто факт наличия утеплителя.

Четвёртая частая ошибка — проблемы в зоне мауэрлата, когда утепляют стену, но забывают про узел опирания стропильной системы, особенно если чердак планируется сделать тёплой мансардой. Пятая — увлажнение утеплителя из-за отсутствия защиты: открытая вата под дождём за пару недель до монтажа фасада теряет часть теплоизоляционных свойств, и просушить её потом непросто. Шестая — неверный подбор вентилируемого зазора или его отсутствие там, где он обязателен по технологии конкретного фасада: без зазора влага из утеплителя не уходит, и материал постепенно теряет эффективность изнутри, незаметно для глаза снаружи.

Короткие ответы на частые вопросы об утеплении армопояса в газобетонном доме

Можно ли утеплить уже готовый, залитый армопояс?

Да, снаружи это можно сделать практически всегда — по технологии, близкой ко второму сценарию из раздела выше: подготовка поверхности, монтаж утеплителя, защитный слой. Разница лишь в том, что если фасад уже отделан, часть работ придётся сначала демонтировать.

Что делать, если армопояс залили без утепляющего вкладыша?

Ничего критичного — вкладыш решает задачу только частично и далеко не для всех схем обязателен. Главное — не оставлять пояс без наружного утепления вовсе: добавьте слой утеплителя снаружи при устройстве фасада, и разницы с «правильной» изначальной схемой почти не будет.

Нужно ли отдельно утеплять торец плиты перекрытия?

Да, обязательно, и в одно время с армопоясом. Если утеплить только бетонную полосу пояса, а торец плиты оставить открытым, холод найдёт обходной путь именно через него.

Как учитывать фасадную облицовку при выборе утеплителя для пояса?

Облицовка определяет требования к утеплителю: под штукатурный «мокрый» фасад подходят плотная вата фасадного класса или XPS с подготовленной поверхностью, под вентилируемый фасад — вата с паропроницаемой мембраной и вентзазором. Смешивать требования этих двух систем не стоит.

Как связать утепление армопояса с утеплением фасада в целом?

Утеплитель на поясе и утеплитель на остальной стене должны быть одного типа или хотя бы совместимых характеристик и ставиться без зазоров и разрывов по стыку — иначе место соединения само станет локальным мостиком холода.

Когда стоит заказать проверку узла у специалиста, а не полагаться на общие советы из статьи?

Если дом выше двух этажей, если чердак планируется как тёплая мансарда, если узел мауэрлата нестандартный, или если вы уже столкнулись с промерзанием и не понимаете его причину — в этих случаях лучше заказать теплотехнический расчёт конкретного узла у проектировщика, а не действовать по аналогии с чужим домом.

Если коротко подвести итог. Армопояс — не второстепенная деталь, а часть теплового контура дома, и экономить на его утеплении — значит откладывать расходы на потом, причём не всегда предсказуемые: где-то это лишний счёт за отопление, а где-то — ремонт отделки из-за сырости и плесени. Если вы сейчас на этапе планирования, у специалистов «ГазобетонЪ СПб» можно уточнить, какой газобетон и какой утеплитель лучше сочетаются именно для вашей стены, а заодно рассчитать объём материалов под проект и доставку до участка в Санкт-Петербурге или Ленинградской области — чтобы не считать всё на коленке и не ошибиться ни в меньшую, ни в большую сторону.
